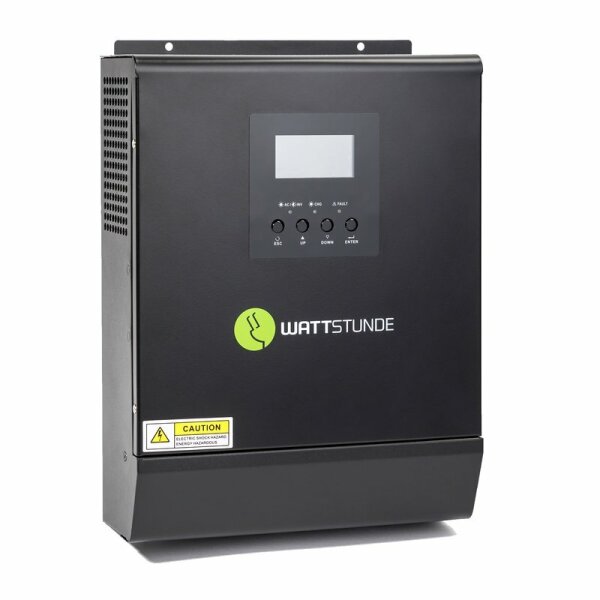

WATTSTUNDE® Kombi Wechselrichter WS-TwinPeak TP1k12
Kombi Sinus Inverter WS-TwinPeak 1000W von WATTSTUNDE für Solar Inselanlagen
Machen Sie sich unabhängig vom öffentlichen Stromnetz - mit dem Inselwechselrichter TwinPeak kein Problem!
Der neue Spannungswandler aus der TwinPeak Reihe ist ein kompaktes Kombinationsgerät, welches eine Vielzahl von Funktionen in einem Gerät vereint:
- Wechselrichter mit reinem Sinus für Solar Inselanlagen
- Batterieladegerät
- Solar Laderegler (MPPT)
- Landstromanschluss
Der TwinPeak ist die ideale Lösung zur Verwirklichung einer voll funktionsfähigen Solar Inselanlage: Durch den Anschluss von PV-Modulen (maximal 500 Wp) kann die angeschlossene Batterie jederzeit und überall geladen werden.
Neben dem zuverlässigen Betrieb von 12V Gleichspannungs-Verbrauchern ermöglicht das leistungsstarke Kombigerät auch 230 V Wechselspannungs-Verbraucher anzuschließen. Es wird eine reine Sinusspannung zur Versorgung ihrer Geräte von zu Hause erzeugt.
Abgerundet wird das Gerät durch den Landstromanschluss: An diesem kann Energie in ihre autarke Anlage aus einer externen Quelle wie Netzanschluss eingespeist werden. Gehen Sie keine Kompromisse ein, das Mikroprozessor gesteuerte Gerät ist so kinderleicht zu bedienen wie es zuverlässig arbeitet.
Egal ob Sie ihr Boot oder Caravan autark betreiben wollen, eine Vielzahl von Anwendungen sind möglich. Der TwinPeak eignet sich besonders für kleine Solar Inselanlagen in entlegenen Hütten oder kleinen Gartenhäusern, die netzunabhängig betrieben werden sollen.
Folgendes zeichnet das TwinPeak Gerät aus:
- Leistungsfähiger Inselwechselrichter: Sinus Wechselrichter, Solar Laderegler, Batterie-Ladegerät in Einem
- Echte Sinusspannung für 230 V Verbraucher (max. 1000 W Dauerleistung)
- Leistungsstarker 50 A Solar Laderegler integriert: Schließen Sie Solarzellen mit bis zu 500 Wp Leistung an
- Integriertes 20 A 12V Batterie-Ladegerät zur automatischen Ladung der Batterie
- Landstromanschluss: bei Bedarf kann Strom aus einem Netz eingespeist werden (Transferschalter mit 10 ms Umschaltzeit integriert)
- Vielzahl von Einstellungsmöglichkeiten: Prioritäten, Akkutyp, etc. fast alle Parameter können frei eingestellt werden. Weiter Infos entnehmen Sie aus dem Handbuch
- LCD Anzeige: Informationen zum System schnell und einfach ablesbar (Batterie und PV sowie Verbraucher)
- geeignet für AGM/Gel Batterien (Blei-Säure Akkus), LiFePO4 möglich mit BMS
- 12 V Systemspannung
MPPT Laderegler: maximale Leistungsausbeute garantiert
Mithilfe der Maximum-Power-Point-Tracking (MPPT) Technologie können Sie ihre Batterie noch schneller Laden und die Solaranlage bestmöglich nutzen. Mehrmals pro Sekunde bestimmt der intelligente Regler-Algorithmus den Punkt der maximalen Leistungsausbeute, der aufgrund von äußeren Bedingungen von Temperatur und Solareinstrahlung ständig schwankt. Gegenüber den einfacheren Serien-Reglern kann so ein 10 %-30 % höherer Ladestrom erzeugt werden. Die integrierte Ladekennlinie stellt mithilfe einer vierstufigen IUoUo Ladecharakteristik sicher, dass die Akkus zu jedem Zeitpunkt mit einer optimalen Spannung und einem passenden Strom geladen werden. Dabei können die Parameter der Ladekennlinie flexibel angepasst werden, sodass es möglich ist, neben den Blei Batterien auch Lithium-Ionen Akkus zu Laden.
Reine Sinusspannung für hohe Ansprüche
Der TwinPeak wandelt die 12 V Gleichspannung (DC) der Batterie in eine saubere, quarzgenaue Sinusspannung mit 230 V und 50 Hz um. So können die Verbraucher von zu Hause auch unterwegs betrieben werden. Mit einer Ausgangsleistung von 1000 W können viele kleinere Verbraucher wie Kaffeemaschine, Ladegeräte, kleine Haushaltsgeräte oder Computer komfortabel betrieben werden. Auch induktive Lasten wie Stereoanlagen oder Fernseher sind zuverlässig verwendbar.
Kurzzeitig (5s) kann ein Spitzenstrom, der doppelt so groß ist wie der Nennstrom, entnommen werden. So ist das Anlaufen von einigen leistungsstarken Geräten kein Problem.
Der integrierte Schutz vor Tiefenentladung überwacht den Ladezustand der Batterie und schaltet die Verbraucher automatisch ab, wenn die Batteriekapazität zur Neige geht und eine weitere Energieentnahme den Akku schaden würde.
Externer 230 V Anschluss
Reicht die Energie aus der Solaranlage mal nicht aus, so können die Batterien alternativ auch über den externen Anschluss geladen werden. Speisen Sie einfach Landstrom in ihre Batterie ein. Intelligente Mikroprozessorelektronik stellt dabei sicher, dass die Batterien immer optimal betrieben werden. Eine Überladung ist dabei ausgeschlossen, die Akkus werden ständig überwacht.
Mit dem integrierten Transferschalter (Umschaltzeit 10 ms) ist dabei ein unterbrechungsfreier Betrieb der Verbraucher problemlos möglich. Eingangsspannung und Frequenzbereich können flexibel gewählt werden, sodass ein weltweiter Betrieb möglich wird.
Vielzahl von Einstellungsmöglichkeiten
Das Kombigerät verfügt über eine hintergrundbeleuchtete LCD-Anzeige. Hier können jederzeit Statusinformationen der solaren Inselanlage wie z.B. aktuelle Spannung der Batterien, die angeschlossene Last, PV Strom und Spannung, u.v.m, angezeigt werden. Selbstverständlich ist es auch möglich, den Ladestand des Akkus abzulesen oder im (unwahrscheinlichen) Fehlerfall eine genaue Fehlermeldung zu bekommen.
Praktisch sind auch die nahezu unbegrenzten Einstellungsmöglichkeiten:
Es lassen sich fast alle elektrischen Parameter frei einstellen: Eine Ladestrombegrenzung oder die Spannungen in den verschiedenen Ladephasen können bei Bedarf eingestellt werden.
WATTSTUNDE® Kombi Wechselrichter WS-TwinPeak TP1k12
Technische Informationen
| TwinPeak Hybrid Wechselrichter |
| Batterieladegerät |
| Systemspannung Batterie |
12 V DC |
| Batterietyp einstellbar |
Gel/AGM (Blei-Säure) sowie LiFePO4 |
| maximaler Ladestrom |
20 A DC |
| Wechselrichter |
| Wechselspannungstyp |
230V@50 Hz (auch 60 Hz möglich), reiner Sinus |
| Dauerausgangsleistung |
1000 W |
| Spitzenleistung |
2000 W |
| Wirkungsgrad |
> 90 % |
| Eigenverbrauch |
< 15 W |
| Solar Laderegler |
| max. PV-Leistung |
500 W |
| max. Leerlaufspannung (Uoc) |
102 V |
| max. Kurzschlussstrom (Isc) |
50 A |
| Technologie |
Maximum Power Point Tracking MPPT |
| Temperaturbereich |
0° C - 50° C |
| Maße (DxWxH) |
95x240x316 mm |
| Gewicht |
5 kg |
| Schutzklasse |
IP 22 |
