Der Solar Data Extender fasst die Daten von bis zu drei Solarreglern zusammen, so dass diese auf einem einzigen Display angezeigt werden können. Die gewohnte LCD-Anzeige kann weiterhin verwendet werden. Er ist kompatibel zu folgenden Geräten
Montage und Anschluss

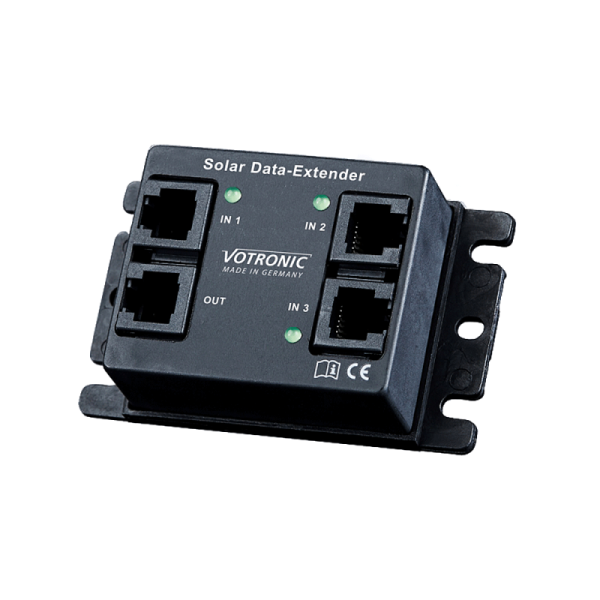

Der Solar Data Extender kann jederzeit nachträglich installiert werden. Er verfügt über drei unabhängige Eingänge (IN1, IN2, IN3). Die Signale werden zusammengefasst über den Ausgang (OUT) bereit gestellt. Dort kann eine Solaranzeige (z.B. LCD-Solar-Computer S) angeschlossen werden.
Er wird mittels der im Lieferumfang enthaltenen Modularkabel zwischen Votronic Solar-Laderegler und der Solaranzeige (z.B. LCD-Solar-Computer S) gesteckt. Der Anschluss IN1 muss immer angeschlossen werden, da über diesen die Spannungsversorgung für das Gerät erfolgt.
Technische Daten Data Extender 3 in 1
| Nennspannung (Versorgung über angeschlossene Geräte) | 12 und 24 |
| Betriebsspannungsbereich [V] | 8 - 32 |
| Stromaufnahme im Standby, typisch [mA] | 0,7 |
| Stromaufnahme bei Aktivität, typisch [mA} | 10 |
| Maße (BxHxT) in [mm] | 75 x 47 x 24 |
| Gewicht in [g] | 37 |
| Prüfzeichen | CE, E-Prüfung (EMV/Kfz-Richtlinie) |
| Umgebungsbedingungen, Luftfeuchtigkeit: max. 95% Raumfeuchte, nicht kondensierend |
| Lieferumfang: 3 St. Steuerleitung 6-polig 0,5 m lang, Bedienungsanleitung |
Angaben zur Produktsicherheit
Herstellerinformationen:
VOTRONIC Elektronik-Systeme GmbH
Johann-Friedrich-Diehm-Str. 2
Lauterbach, Deutschland, 36341
info@votronic.de
| Produkteigenschaft |
Wert |
| Hersteller: |
Votronic |
| Versandgewicht: |
0,05 kg
|
| Artikelgewicht: |
0,04 kg
|
