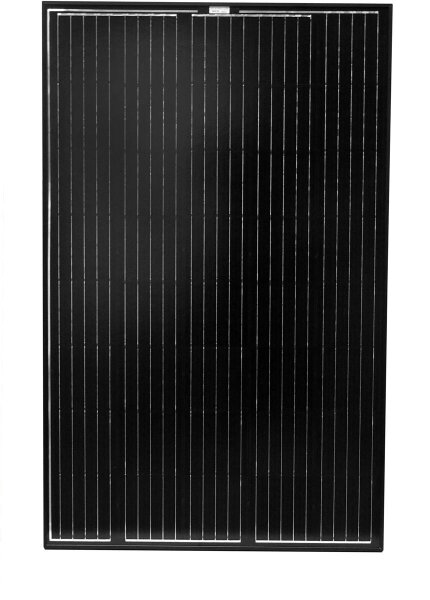

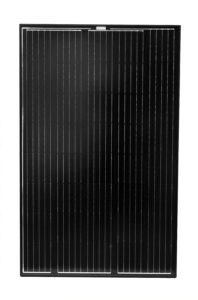

Solar Swiss Solarmodul Rahmen 220W 12V KVM6
Dieses 220W Solarmodul ist von den elektrischen Daten identisch mit dem herkömmlichen Solarmodul nur in den Abmessungen ist es angepasst (1350 x 850 x 40 mm), sodass es bei Kastenwägen zwischen der vorderen und hinteren Dachluke Platz findet.
Diese Veränderung der Abmessung sorgt für eine effiziente Ausnutzung kompakter Flächen und eine hohe Autarkie selbst bei kleineren Reisemobilen.
Die Eigenschaften unserer Rahmen-Solarmodule im Detail:
Gewichtminimierung
Unsere Solarmodule halten die Balance aus Robustheit und Leichtigkeit. Das ist sofort am besonders geformten Aluminiumrahmen des Solarmoduls zu sehen. Die Form des Rahmens ist windschnittig, wobei die 40mm Hohlkammerbauweise zum einen für einen verwindungssteifen Aufbau sorgt und zum anderen kaum Gewicht mitbringt. Das Gewicht des Rahmens kommt beim 100W Solarmodul auf ca. 1,5 kg bei unserem 200W Solarmodul knapp über 2 kg. Diese Solarmodule wurden ausschließlich für den Reisemobilbereich entwickelt. Leicht und Robust dort wo es darauf ankommt.
Leistungsoptimierung
Um möglichst hohe Solarerträge aus der zur Verfügung stehenden Fläche zu gewinnen, nutzen wir Monokristalline Solarzellen in verschiedenen Formen und Größen. Monokristalline Solarzellen erzielen derzeit die höchsten Wirkungsgrade und Lebensdauern.
Zudem ordnen wir die Solarzellen in unseren Solarmodulen optimal an, sodass bei Solarmodulen wie z.B. unserem 135W und 220W Solarmodul hohe Solare-Flächenausnutzung erreicht wird.
Verschattungsschutz
Alle unsere Solarmodule verfügen über mindestens zwei Bypassdioden, sodass bei intensiver Teilverschattung die Bypassdioden eine Hälfte des Solarmoduls abschalten können. Dadurch kann der restliche Teil des Solarmoduls weiterhin Energie generieren. Teilverschattungen treten nur auf, wenn etwas direkt vor dem Solarmodul ist. Wird der Schatten durch einen Baum oder einen anderen meistens weitentfernten Gegenstand erzeugt, funktioniert das Solarmodul ohne Abschaltungen weiter.
Tabellarische Übersicht:
| Nennleistung (Pmax): |
150 Wp |
155 Wp |
160 Wp |
200 Wp |
220 Wp |
| Max. Abweichung von Pmpp: |
±3% |
±3% |
±3% |
±3% |
±3% |
| Nennspannung (Umpp): |
31,0 V |
32,3 V |
33,06 V |
20,85 V |
22,95 V |
| Nennstrom (Impp): |
4,84 A |
4,8 A |
4,84 A |
9,6 A |
9,6 A |
| Leerlaufspannung (Uoc): |
34,5 V |
37,8 V |
37,8 V |
24,6 V |
27,36 V |
| Kurzschlussstrom (Isc): |
5,12 A |
5,1 A |
5,12 A |
10,15 A |
10,15 A |
| Zellenwirkungsgrad: |
22,4 % |
22,4 % |
22,4 % |
22,4 % |
22,4 % |
| Temp.Koeff. Pmpp(%/K): |
-0,37 |
-0,37 |
-0,37 |
-0,37 |
-0,37 |
| Temp.Koeff. I sc (%/K): |
+0,033 |
+0,033 |
+0,033 |
+0,033 |
+0,033 |
| Temp.Koeff. Uoc (%/K): |
-0,32 |
-0,32 |
-0,32 |
-0,32 |
-0,32 |
| Maximale Systemspannung: |
715,0 V |
715,0 V |
715,0 V |
715,0 V |
715,0 V |
| Solarzellen pro Modul: |
54 Stk |
56 Stk |
57 Stk |
36 Stk |
40 Stk |
| Anschlussdose: |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
| Bypassdioden: |
4 Stk |
2 Stk |
3 Stk |
2 (3 bei quadratisch) |
2 (3 bei quadratisch) |
| Modullänge: |
1586 mm |
1196 mm |
1586 mm |
1504 mm |
1350 mm |
| Modulbreite: |
536 mm |
679 mm |
536 mm |
679 mm |
850 mm |
| Modulhöhe |
40 mm |
40 mm |
40 mm |
40 mm |
40 mm |
| Gehärtetes Glas: |
3,2 mm |
3,2 mm |
3,2 mm |
3,2 mm |
3,2 mm |
| Gewicht ca.: |
9,6 kg |
11,0 kg |
9,6 kg |
11,7 kg |
12,8 kg |
| Mögliche Farbe: |
Alu oder schwarz |
weiß oder schwarz |
Alu oder schwarz |
weiß oder schwarz |
weiß oder schwarz |
Alle Werte gelten unter Testbedingungen:
Einstrahlung von 1000W/m², Zellentemperatur 25°C, AM 1,5
